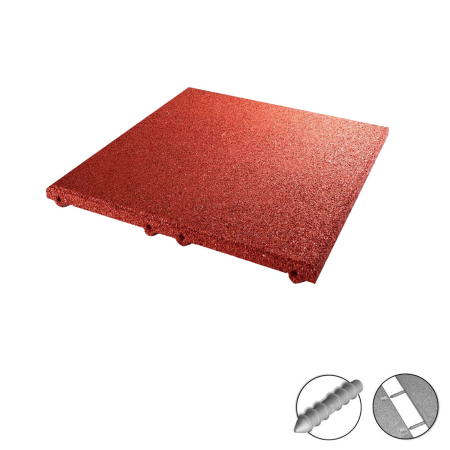

Fallschutzplatte rot | 50 × 50 × 3 cm | kritische Fallhöhe 1,00 m

Die rote Fallschutzplatte 50 × 50 × 3 cm ist ein elastischer Bodenbelag aus gebundenem Gummigranulat für öffentlich und gewerblich genutzte Spiel-, Bewegungs- und Freizeitflächen. Typische Einsatzbereiche sind öffentliche Spielplätze, Kindertagesstätten, Schulen, Wohnanlagen sowie entsprechend geplante Sport- und Outdoor-Flächen.

Für diese Produktausführung ist eine kritische Fallhöhe von 1,00 m nach DIN EN 1177 ausgewiesen. Damit richtet sich das Produkt insbesondere an Garten- und Landschaftsbaubetriebe, Architekten, Kommunen und professionelle Betreiber, die Fallschutzsysteme projektbezogen planen und ausführen. In unserem Shop finden Sie darüber hinaus ein umfangreiches Sortiment an Fallschutzplatten in über 150 verschiedenen Formaten und Ausführungen. Ob für kleinere Spielflächen oder großflächige Projekte – SRP-Shop bietet bedarfsgerechte Fallschutzlösungen für Spielplätze, öffentliche Einrichtungen sowie gewerbliche und kommunale Bauvorhaben.

Technische Highlights

• Format: 500 × 500 × 30 mm

• Menge / Palette: 40 m² / 160 Stück

• Kritische Fallhöhe: 1,00 m

• Prüfung: nach DIN EN 1177 entsprechend den vorliegenden Produkt- und Prüfunterlagen

• Material: gebundenes Gummigranulat

• Granulatanteil: ca. 90 %

• Polyurethan-Bindemittel: ca. 10 %

• Granulatkörnung: unregelmäßig geformte Körner bis ca. 5 mm

• Drainage: wasserdurchlässige bzw. versickerungsoffene Materialstruktur mit strukturierter Unterseite

• Verbindung: Systemstecker

• Gewicht: ca. 21 kg/m²

• Farbe: rot coloriert

• Herstellung: Deutschland

• Einsatz: Außenbereiche, Spiel-, Bewegungs- und Freizeitflächen

Materialaufbau aus Gummigranulat

Die Fallschutzplatte besteht zu etwa 90 % aus rot eingefärbten Gummigranulat und zu etwa 10 % aus Polyurethan-Bindemittel.

Das eingesetzte Gummigranulat besitzt unregelmäßig geformte Körner mit einer Kantenlänge von bis zu etwa 5 mm. Diese Kornstruktur unterstützt die mechanische Stabilität und die elastischen Eigenschaften der fertigen Platte.


HIC-Wert und kritische Fallhöhe nach DIN EN 1177

Die DIN EN 1177 beschreibt die Prüfverfahren zur Bestimmung der Stoßdämpfung von Spielplatzböden. Die aktuelle DIN EN 1177:2024-10 behandelt ausdrücklich die Prüfung stoßdämpfender Spielplatzböden und die Ermittlung ihrer Stoßdämpfung.

Für diese 30 mm starke Produktausführung ist eine kritische Fallhöhe von 1,00 m ausgewiesen.

Die Bewertung erfolgt anhand der bei der Aufprallprüfung ermittelten Beschleunigungswerte beziehungsweise des HIC-Kriteriums. Für die Auswahl des Bodens ist deshalb nicht allein die Materialstärke maßgeblich, sondern der für die konkrete Produktausführung ermittelte Prüfwert.

Für entsprechend geprüfte Produkte kann daher die Bezeichnung „DIN EN 1177 konform“ verwendet werden, sofern sie durch die zugehörigen Prüfunterlagen für die jeweilige Ausführung belegt ist.

Bei der Planung von Spielplatzflächen sind zusätzlich die Anforderungen an Spielgerät, freie Fallhöhe und Aufprallfläche zu berücksichtigen.


Wasserdurchlässige und drainierende Konstruktion

Die rote Fallschutzplatte besitzt eine wasserdurchlässige beziehungsweise versickerungsoffene Materialstruktur sowie eine strukturierte Unterseite.

Niederschlagswasser kann dadurch innerhalb eines fachgerecht aufgebauten Systems durch beziehungsweise unter den Platten abgeführt werden.

Bei geeignetem Untergrund unterstützt dieser Aufbau:

• die zügige Ableitung von Regenwasser,

• die Reduzierung von stehendem Wasser,

• eine funktionierende Flächenentwässerung,

• die Verringerung frostbedingter Belastungen durch stehendes Wasser.

Ob sich auf einer Fläche Wasser sammelt, hängt jedoch nicht allein von der Fallschutzplatte ab. Maßgeblich sind ebenso Unterbau, Gefälle, Wasserdurchlässigkeit des Untergrunds und gegebenenfalls vorhandene Entwässerungseinrichtungen.


Strukturierte Oberfläche

Die Oberfläche der roten Platte besitzt eine für Gummigranulat typische strukturierte Beschaffenheit.

Diese Oberflächenstruktur unterstützt eine sichere Begehbarkeit im vorgesehenen Einsatzbereich. Aussagen zu konkreten Rutschhemmklassen oder definierten Reibwerten sollten nur dann verwendet werden, wenn entsprechende produktbezogene Prüfungen vorliegen.


Schwingungs- und Schalldämpfung

Der elastische Materialaufbau aus gebundenem Gummigranulat kann Schwingungen und stoßbedingte Belastungen aufnehmen.

Dadurch eignet sich das Material auch für Bereiche, in denen eine Reduzierung von Tritt- und Körperschall beziehungsweise mechanisch übertragenen Schwingungen erwünscht ist.

Die tatsächlich erzielbare Schalldämmung hängt vom gesamten Bodenaufbau, Untergrund und jeweiligen Einsatzbereich ab.


Temperaturverhalten

Gummigranulat besitzt im Vergleich zu mineralischen Bodenbelägen andere thermische Eigenschaften.

Die elastische Materialstruktur kann den direkten Wärme- beziehungsweise Kälteeintrag vom Untergrund beeinflussen. Die tatsächliche Oberflächentemperatur ist jedoch unter anderem von Sonneneinstrahlung, Farbe, Umgebungstemperatur, Untergrund und Einbausituation abhängig.

Auf pauschale Aussagen wie „bleibt kühl“ oder „isoliert vollständig gegen Bodenkälte“ sollte deshalb verzichtet werden.


Witterung und Außeneinsatz

Die Fallschutzplatte ist für die Verwendung im Außenbereich vorgesehen.

Bei der Planung sind die für das jeweilige Projekt relevanten Einwirkungen durch Niederschlag, Temperaturwechsel, Sonneneinstrahlung und Nutzung zu berücksichtigen.

Materialtypische Veränderungen der Oberfläche und Farbwirkung durch Bewitterung stellen nicht automatisch eine Beeinträchtigung der technischen Funktion dar.


Einsatzbereiche

Die rote Fallschutzplatte kann – entsprechend der technischen Anforderungen des jeweiligen Projekts – unter anderem eingesetzt werden für:

• öffentliche Spielplätze

• Kindertagesstätten und Kindergärten

• Schulen und Schulhöfe

• Wohnanlagen

• kommunale Freizeitanlagen

• Hotel- und Ferienanlagen

• Bewegungs- und Aktionsflächen

• Outdoor-Fitnessbereiche, sofern die jeweiligen technischen Anforderungen erfüllt werden

• Park- und Aufenthaltsflächen

Für Betreiber von Sportstätten und kommunale Auftraggeber ist vor dem Einsatz zu prüfen, welche Anforderungen aus Nutzung, Gerätetyp, Fallhöhe und Flächenaufbau resultieren.


Verbindung mit Systemsteckern

Benachbarte Platten werden mit den vorgesehenen Systemsteckern miteinander verbunden.

Die Verbinder unterstützen die Positionierung der einzelnen Platten innerhalb der Fläche und wirken seitlichen Verschiebungen benachbarter Elemente entgegen.

Die Systemstecker ersetzen jedoch nicht grundsätzlich eine projektspezifisch erforderliche Einfassung der Gesamtfläche.


Montage und Verlegung

Die Fallschutzplatten in rot sind entsprechend der jeweiligen Verlegeanleitung auf einem tragfähigen, ausreichend ebenen und fachgerecht vorbereiteten Untergrund einzubauen.

Je nach Projekt kommen sowohl gebundene als auch ungebundene Tragschichten infrage.


Verlegung auf ungebundener Tragschicht

Bei mineralischem Aufbau kann beispielsweise eine ausreichend verdichtete Tragschicht aus geeignetem Schottermaterial mit einer planeben hergestellten Splittschicht als Flächenausgleich vorgesehen werden.

Entscheidend sind:

• ausreichende Tragfähigkeit,

• fachgerechte Verdichtung,

• planebene Oberfläche,

• funktionierende Entwässerung,

• geeignete seitliche Einfassung.


Verlegung auf gebundenem Untergrund

Auch geeignete feste Untergründe wie Beton oder Asphalt können – abhängig von Produktausführung und Projekt – als Verlegeuntergrund infrage kommen.

Bei wasserundurchlässigen Untergründen ist insbesondere sicherzustellen, dass Niederschlagswasser kontrolliert abgeführt werden kann.

Die konkrete Ausführung richtet sich nach der jeweiligen Verlegeanleitung und den örtlichen Bedingungen.

Eine seitliche oder vollflächige Verklebung der Platten wird grundsätzlich empfohlen.



Oberfläche und Farbgebung

Die Oberfläche dieser Produktausführung besteht aus rot coloriertem Gummigranulat.

Dadurch kann die Fläche beispielsweise zur optischen Gliederung verschiedener Spiel-, Bewegungs- oder Aufenthaltsbereiche eingesetzt werden.

Bitte beachten Sie, dass Bildschirmdarstellungen nicht farbverbindlich sind. Bei Gummigranulatprodukten können material- und produktionsbedingt Unterschiede in Farbton und Oberflächenwirkung auftreten.


Hergestellt in Deutschland

Diese Fallschutzplatte wird in Deutschland hergestellt.

Für Planer, Garten- und Landschaftsbaubetriebe, Kommunen und gewerbliche Auftraggeber stehen je nach Produkt technische Unterlagen zur Verfügung, beispielsweise:

• Produktdatenblatt

• Verlegeanleitung

• Angaben zur kritischen Fallhöhe

• Prüfunterlagen

• Ausschreibungstexte

Für Planung und Ausführung sind jeweils die aktuellen produktbezogenen Unterlagen maßgeblich.


Fallschutzmatten B2B für professionelle Projekte

SRP-Products bietet Fallschutzmatten B2B und Fallschutzplatten für gewerbliche sowie öffentliche Projekte an.

Die Auswahl richtet sich insbesondere nach:

• erforderlicher kritischer Fallhöhe,

• Einsatzbereich,

• Flächengröße,

• Untergrund,

• Entwässerung,

• Aufbauhöhe,

• Verlegeart,

• gewünschter Farbe.

Für größere Bauvorhaben können unterschiedliche Plattenstärken und Farbvarianten projektbezogen kombiniert werden.


Hersteller & Großhändler für Gummigranulatplatten

Als Hersteller & Großhändler im Bereich von Gummigranulatplatten richtet sich SRP-Products insbesondere an Garten- und Landschaftsbauer, Architekturbüros, Kommunen, öffentliche Auftraggeber sowie gewerbliche Betreiber von Spiel-, Sport- und Freizeitanlagen.

Neben der Produktauswahl stehen technische Informationen zur Planung, Ausschreibung und Verlegung zur Verfügung.


Bedarf berechnen

Eine rote Fallschutzplatte im Format 50 × 50 x 3 cm besitzt eine rechnerische Fläche von 0,25 m².

Für 1 m² Fläche werden daher vier Platten benötigt.

Bei der Mengenermittlung sollten zusätzlich berücksichtigt werden:

• Zuschnitte,

• Randbereiche,

• Flächengeometrie,

• projektbedingter Verschnitt.


Hinweise für Planung und Bestellung

Vor der Bestellung sollten insbesondere folgende Punkte feststehen:

• erforderliche kritische Fallhöhe,

• Größe und Geometrie der Fläche,

• geeigneter Untergrund,

• Aufbau der Trag- und Bettungsschichten,

• Einfassung,

• Entwässerung,

• erforderliche Plattenmenge,

• zusätzlicher Verschnitt.

Bei technischen Fragen zur Produktauswahl unterstützt SRP-Products gewerbliche und öffentliche Auftraggeber bei der Auswahl einer für das jeweilige Projekt geeigneten Ausführung.
